昨年末にCisco Modeling Labsのフリー版がリリースされたという話を聞いてたので、手元の環境でも試してみた。
4年前に1度CML通常版(このときはESXiにデプロイ)が手元にあったけど使いこなせなかったので、今回はちゃんと使ってみたい…と思う。
- CML Installation Guide - Cisco Modeling Labs v2.8 - Cisco DevNet
- Preparing for Installation - Cisco Modeling Labs v2.8 - Cisco DevNet
- Cisco Modeling Labs - Free - Cisco Modeling Labs v2.8 - Cisco DevNet
CMLのOVAインストールやFree版に関するドキュメントは上記を参照
ダウンロード
2025.03.06時点で、CML-Freeは2.8.1が公開されている。ダウンロードは以下(要ユーザー登録)
Software Download - Cisco Systems
OVAインポートでデプロイする場合に必要なのはOVAとrefplatの2つのファイル。refplatはzip形式のため、展開して中からISOファイルを取り出しておく。
なお、CMLがアップデートされると過去のフリー版のバージョンはアクセスできなくなるため、その場合は左側の「All Release ＞Free ＞ CML-Free」から辿ればOK
PVE8のGUIでのOVAインポート
OVAインポート機能のためのストレージ設定
PVE 8で使えるようになったこの機能、「ストレージのインポート」機能を有効にし、そこへOVAファイルを配置する必要がある。
OSインストール用のISOファイルだと「ISOイメージ」を有効にした上で、/template/iso以下にISOファイルを配置しておく必要があるのと構成的には同じイメージ。
ストレージ設定で「インポート」を追加すると、ファイルシステム上に/importディレクトリが作成されるので、ディレクトリ直下へOVAファイルをコピーする。
(もしくはGUIで、PVEのストレージの「インポート」画面で「アップロード」する)
OVFファイルの場合は、OVFファイルとvmdkファイルなどの依存しているものも全てimportディレクトリへ配置すればOK。
CLIの場合はOVFファイルのインポートしか対応してなかった(よね？)が、UIだとOVF/OVAファイルどちらでもインポートできるようになっている。
(今回初めて気づいたけど、OVAファイルはOVFファイルやその他のファイル群をアーカイブしたものだったのね。形式はtarなのでtar xfで展開できる。ここまでくると「A」はアーカイブのAだと思ったけど…「Open Virtual Appliance」らしい)
# file cml2_f_2.8.1-14_amd64-35.ova cml2_f_2.8.1-14_amd64-35.ova: POSIX tar archive (GNU)
インポート
インポート一覧にOVAファイルを確認できたら、選択した状態で上部の「インポート」を押下すれば、VM作成ウィザードになる。
OVAからのCML2のデプロイ
VMIDとVM名、あと使用するストレージとNICあたりを設定、そしてCPUは「host」に変更する(VM in VMの構成のため)
また、「詳細設定」を開いてディスクのSCSIコントローラを既定の「LSI 53C895A」から「VMware PVSCSI」へ変更(ESXiからPVE移行時のOVFインポートの時も同様だったがVMware用の仮想ディスク形式はこれにする必要があるっぽい)
CPUコア数やメモリ、ディスクサイズはデフォルトで推奨値になっているので(リソースが足りないなどの事情が無い限り)そのままでOK

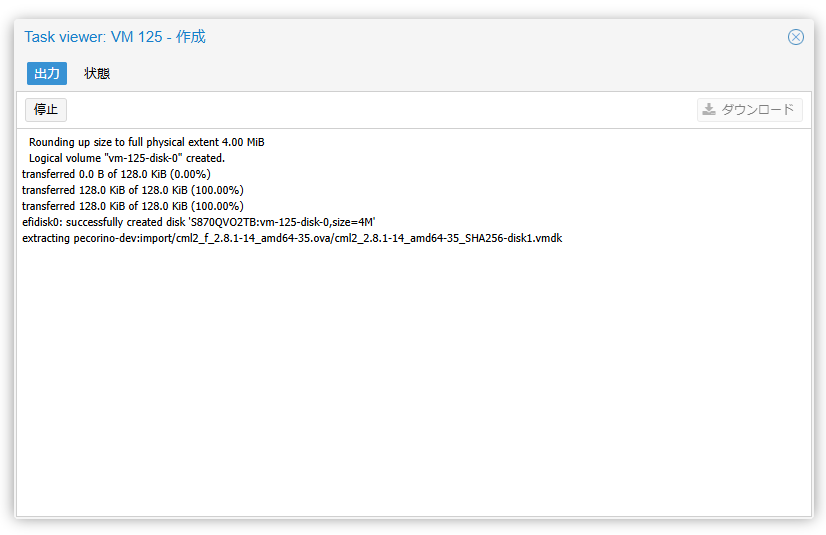

インポート押下で1分くらいすればVMがデプロイが完了する。

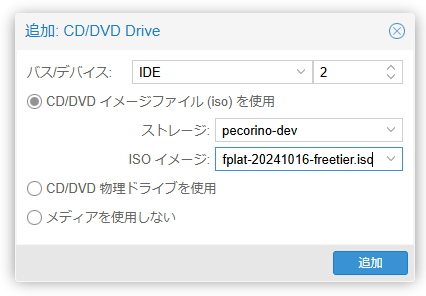

VMデプロイ後はハードウェア設定でCD/DVDドライブを追加し、「refplat-20241016-freetier.iso」をマウントしておく。
(refplatのisoファイルは通常のOSセットアップ用ISOファイルと同様にtemplate/iso以下に置いておく)

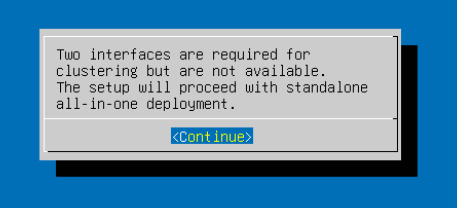

NICは1個だとクラスタリングできないと途中で言われるけど、使わないのであれば無視してOK
これで準備OKなのでブート
途中以下を入力する

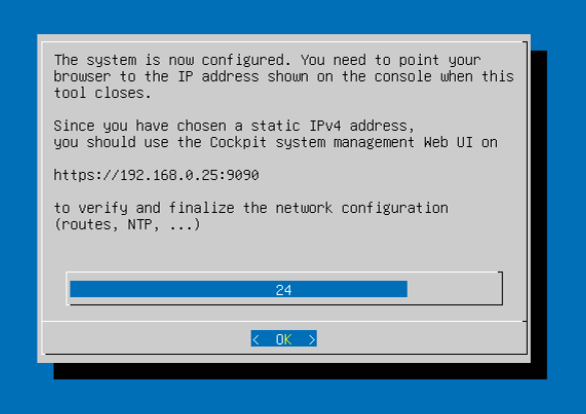

上記を入力してインストールを進めると、下記画面が表示されるが、CD/DVDドライブでマウントしてるのでそのまま進めればOK

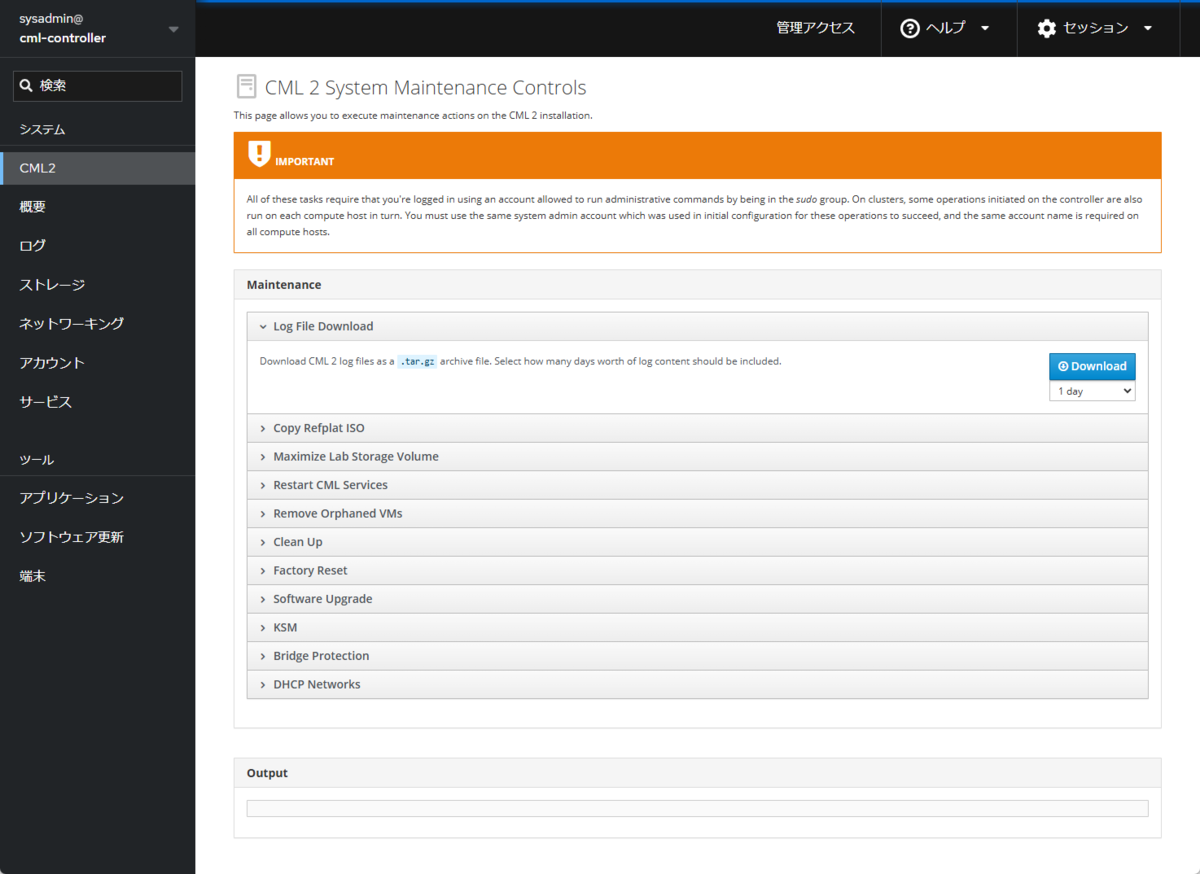

しばらく待てば完了するので、表示されてるようにブラウザでアクセスしてsysadminでログインすれば(OSの)システム管理画面にアクセスできる。
CMLにアクセス

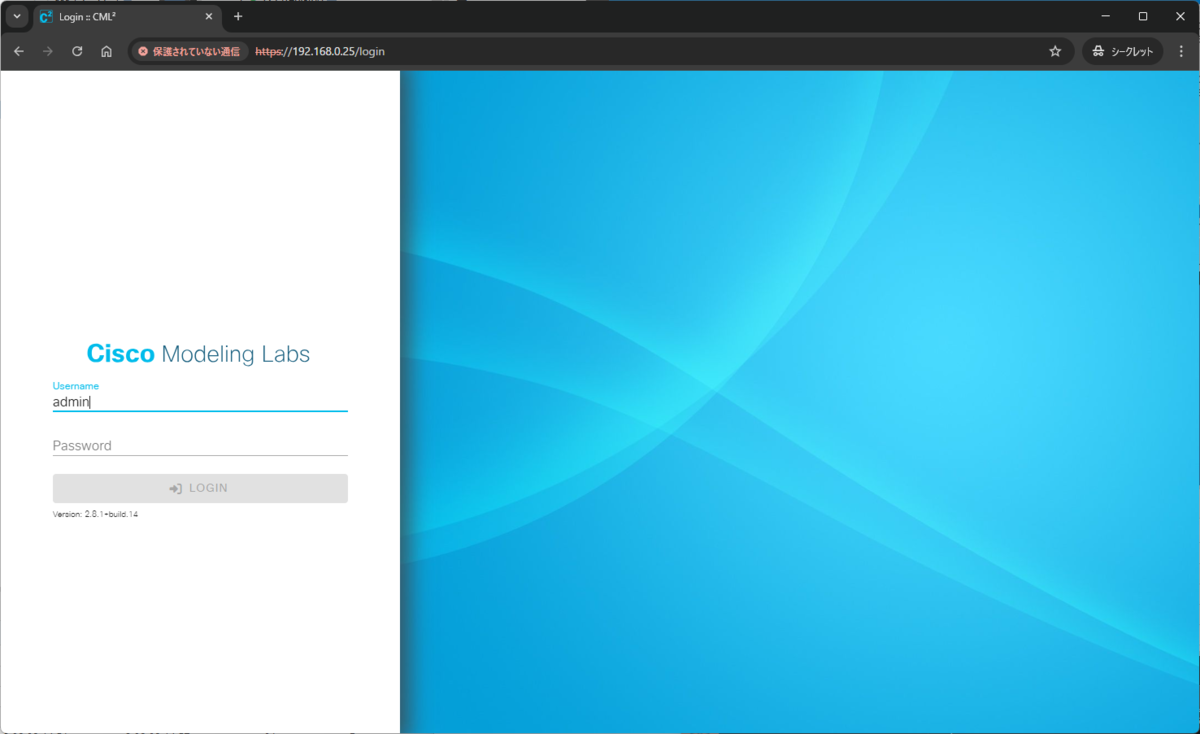

セットアップが終わったら、HTTPS(通常ポートの443)でアクセスすればCMLのコンソールにアクセスできる。
ここではadminでログインすればOK
フリー版の5ノード制限について

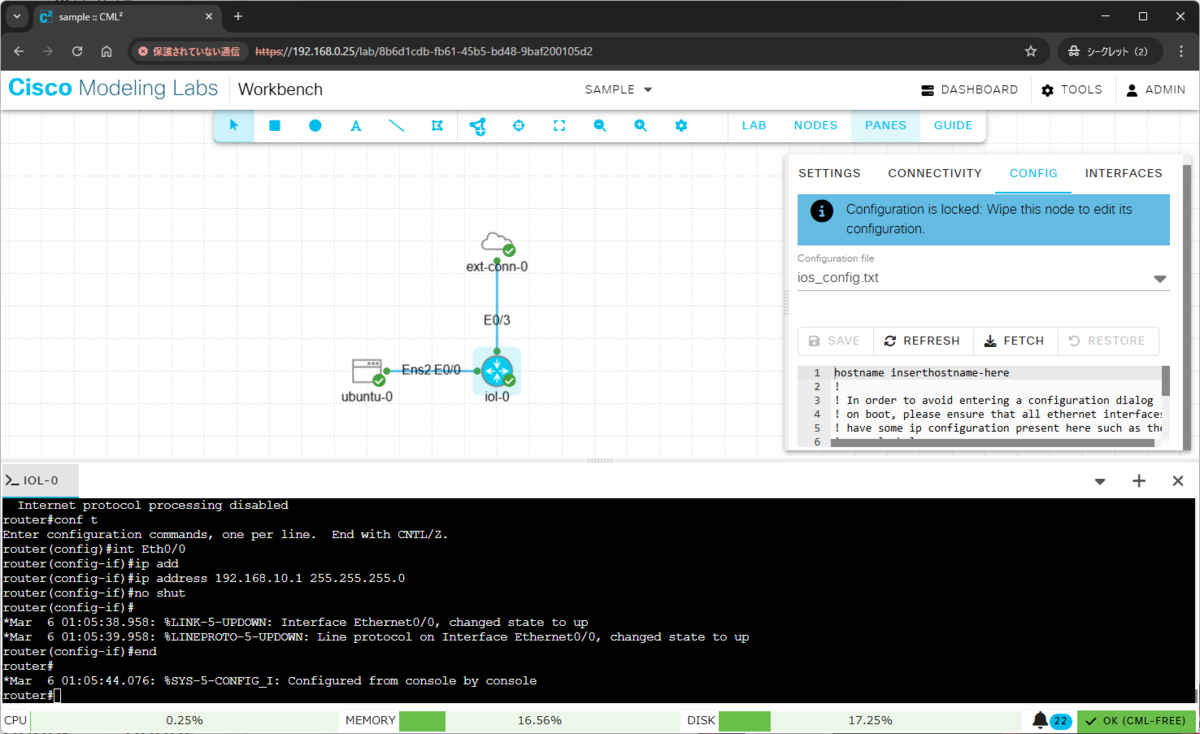

5ノードの制限は、CML上の全ラボで同時に起動できるインスタンスが5台まで(作るだけなら6台目以降も作れる)。
なので、1ラボ内に5ノード以内で作るだけ作っておき、操作したいラボのみonにする、という使い方はできるっぽい。
